Envolvedora de Paletes (Strechadeira)

Sim, e a confusão de nome custa tempo na hora de orçar, porque cada área da empresa pede o mesmo equipamento por uma palavra diferente. Quem trabalha com embalagem pede embaladora de paletes, máquina de embalar paletes ou envelopadora de pallet. Quem trabalha com expedição pede strechadeira, estrechadeira ou máquina de stretch. Quem trabalha com logística e engenharia pede sistema de envolvimento de paletes ou envolvedora industrial, e nesse caso quase sempre já está falando de linha integrada, com transportador e não com equipamento avulso.

Três equipamentos com nome parecido convivem na mesma linha, e só um deles é a envolvedora:

1. Envolvedora de paletes aplica filme stretch em torno do palete já montado. É o equipamento deste catálogo.
2. Paletizadora empilha os volumes sobre o palete. Ela vem antes na linha e não envolve nada. “Paletizadora envolvedora de paletes” é um termo muito utilizado e descreve duas máquinas, não uma.
3. Trocador de paletes substitui o palete sem desmontar a carga, e está no Trocador de Paletes deste mesmo catálogo.

E nada disso tem relação com a máquina de stretch de alongamento muscular, que divide a palavra e aparece quando pesquisamos na internet. A grafia também varia: “pallet” com dois L e “palete” com um são a mesma coisa, assim como “strechadeira” e “estrechadeira”.

O que separa os três tipos é o que gira: na mesa giratória gira a carga, no braço rotativo gira o filme, e no anel rotativo o filme circunda a carga na horizontal. Essa diferença mecânica decide antes de qualquer outra coisa, porque ela é determinada pela carga, não pelo orçamento.

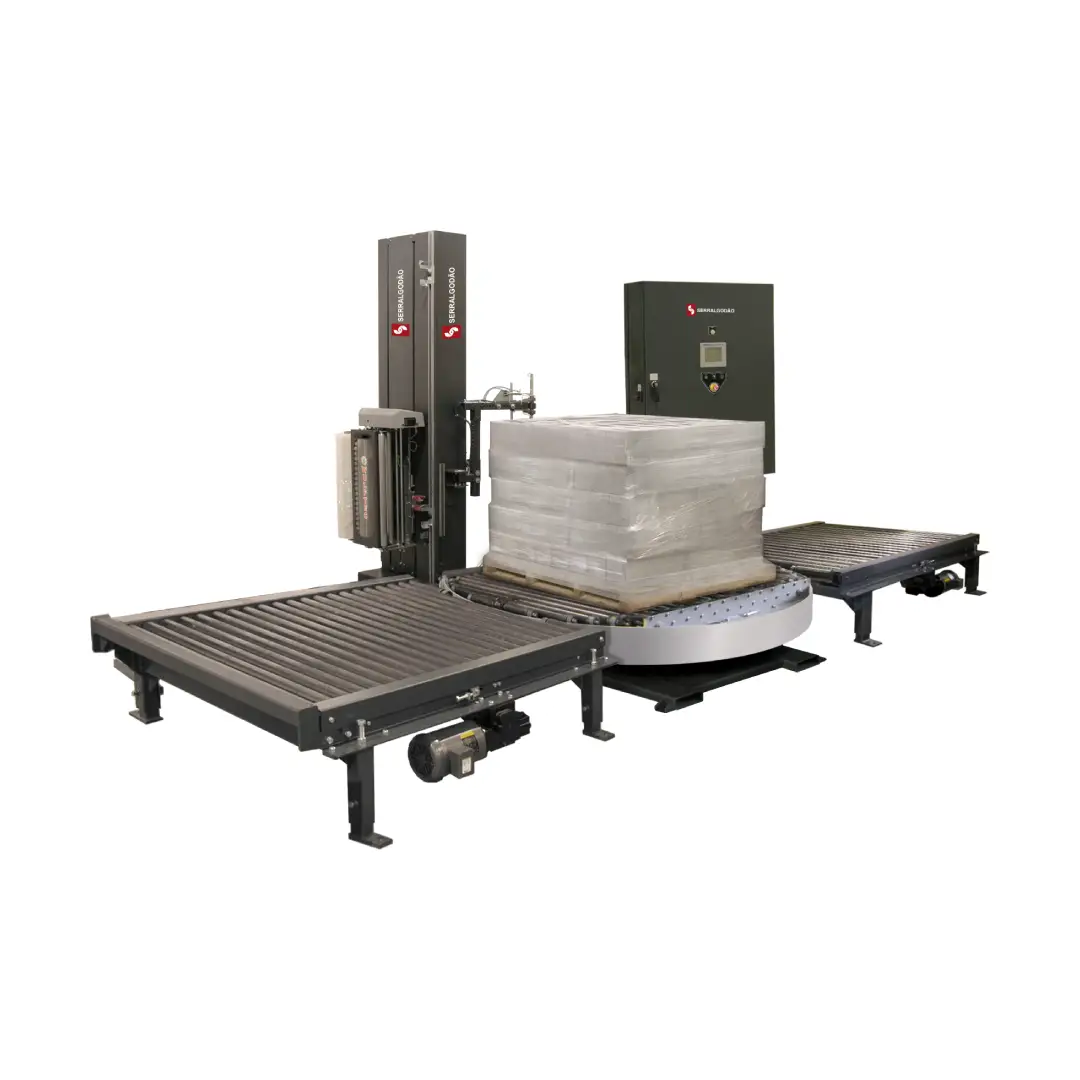

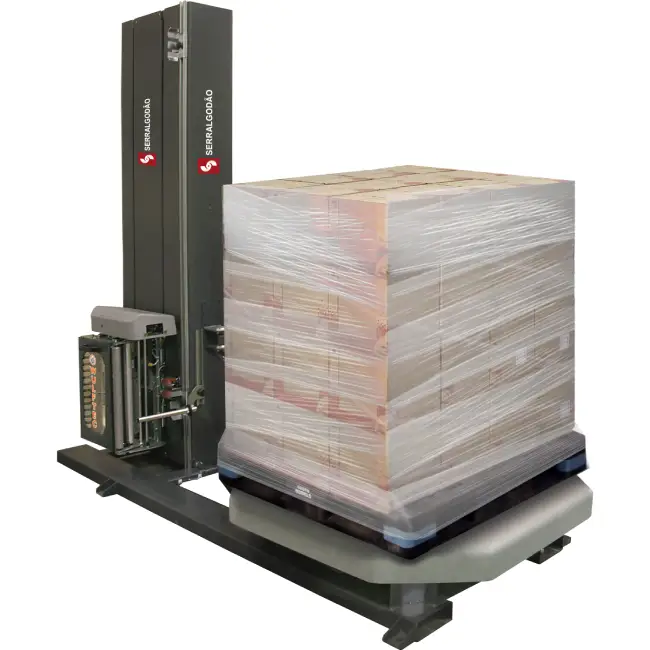

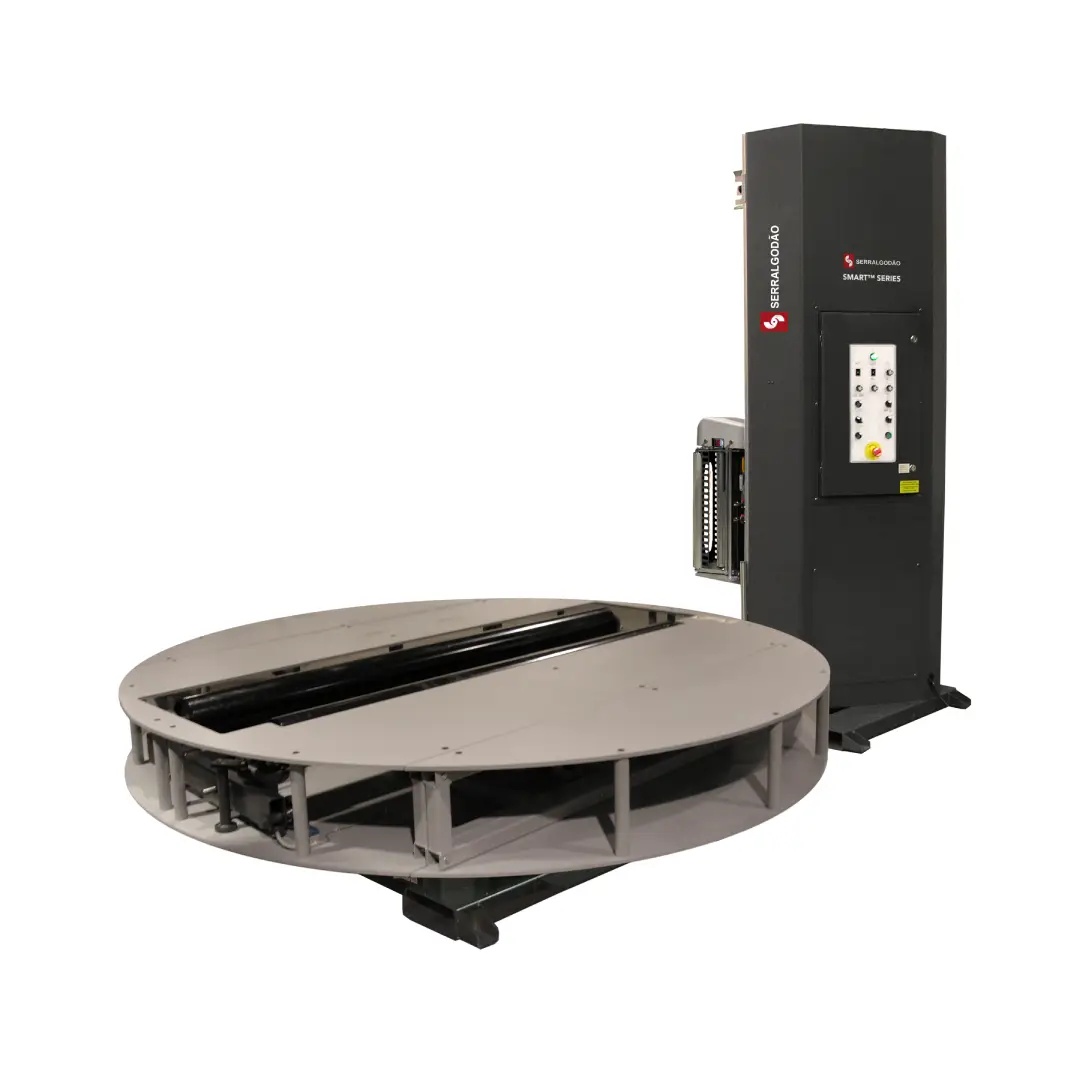

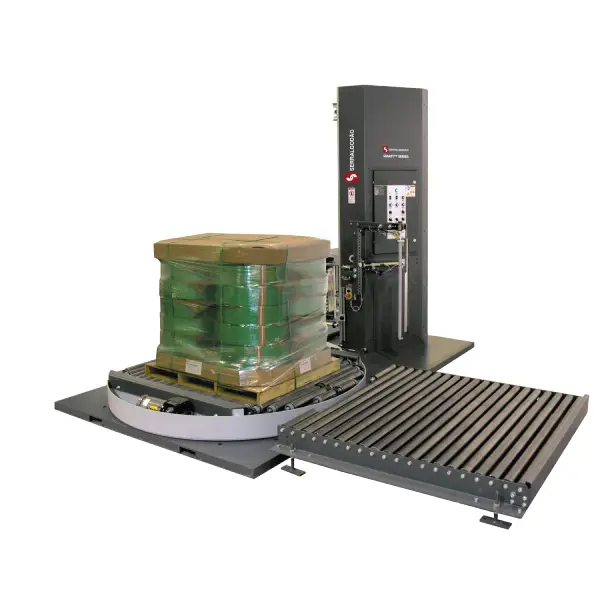

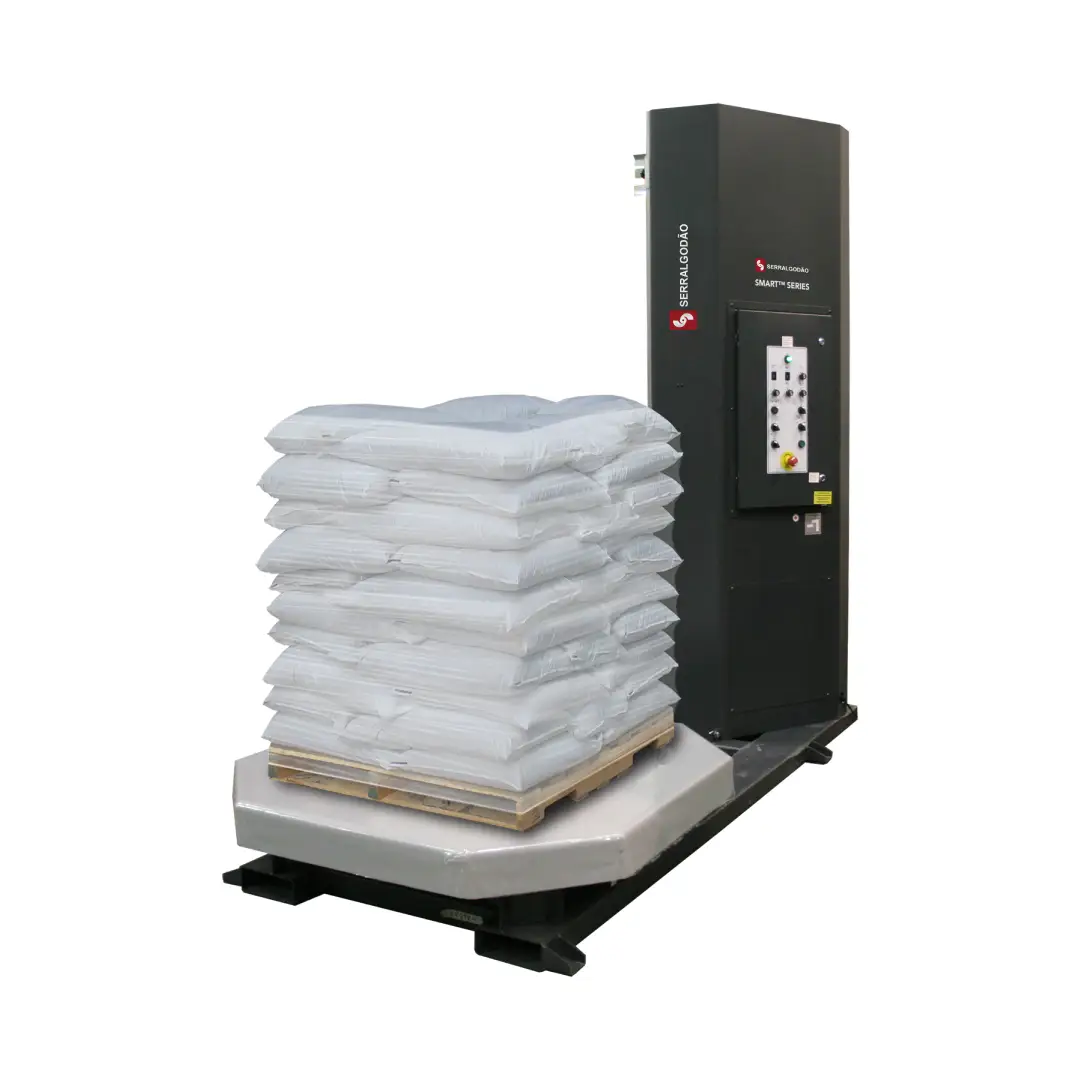

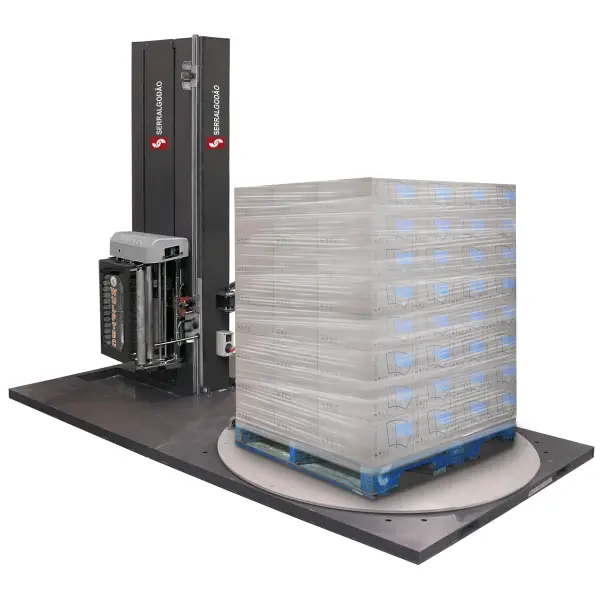

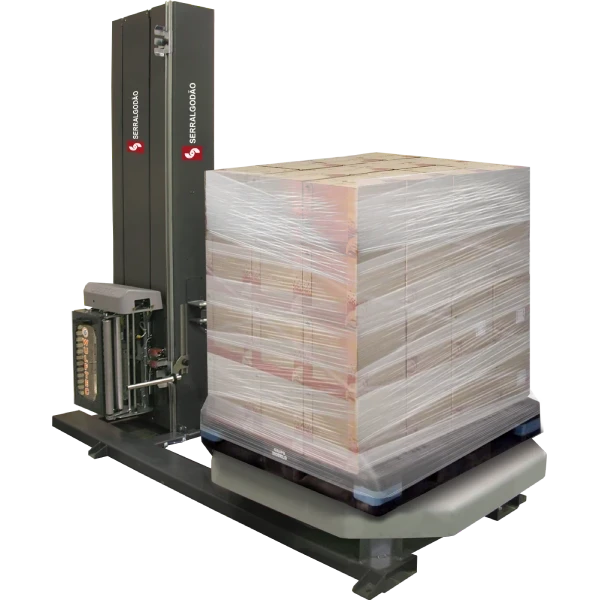

1. Mesa giratória: a carga sobe na plataforma e gira junto com ela. É o formato mais compacto e o mais barato por carga envolvida, nosso catálogo dispõe de diversos modelos, da SMH-200 semiautomática a 30 cargas/h até a SMHPA-200 automática a 100 cargas/h. Ela deixa de servir quando a carga não pode girar: carga instável, carga muito alta ou muito leve em relação à base, e líquido em bombona.

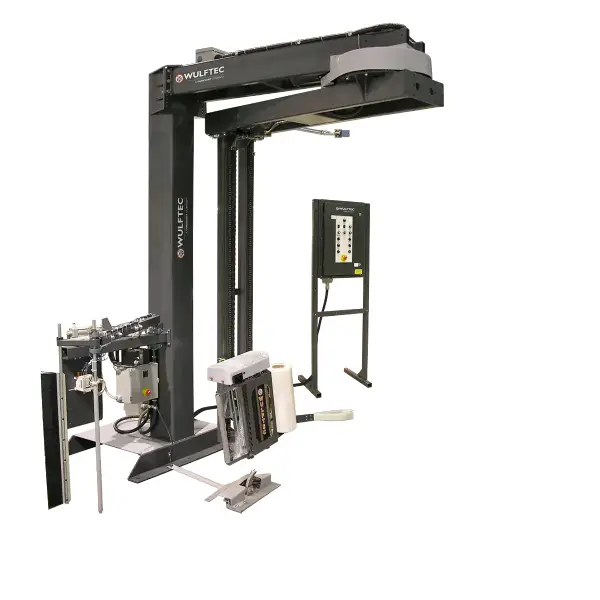

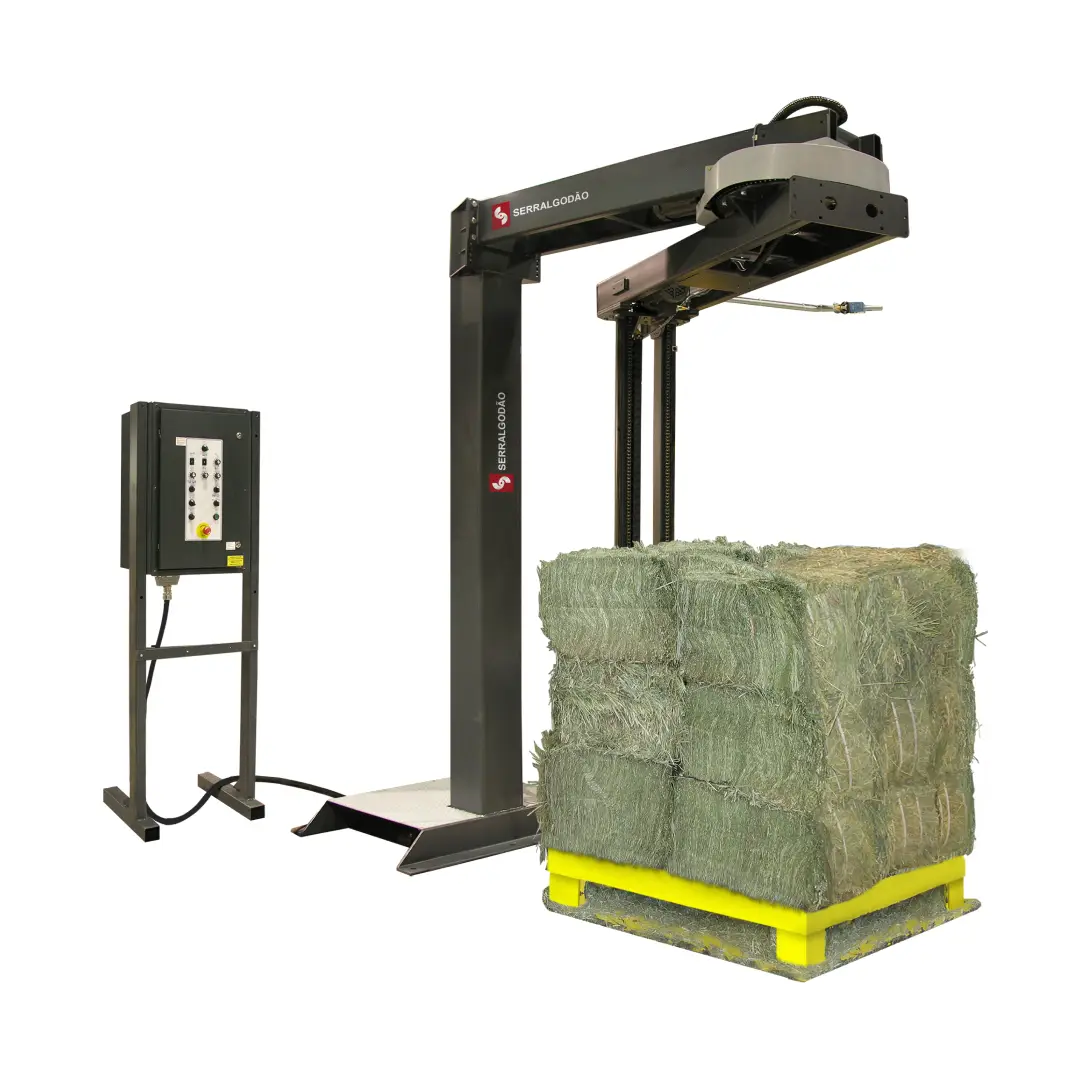

2. Braço rotativo: a carga fica parada no chão e um braço gira em torno dela. É a escolha quando a carga não pode girar e quando o palete é pesado demais para subir em plataforma. A WRT-150 faz isso em versão semiautomática a 50 cargas/h, e a WCRT-CRW chega a 100 cargas/h em versão automática.
3. Anel rotativo: um anel desce e sobe em torno da carga enquanto o filme sai dele. É o formato de maior velocidade em linha contínua e o único indicado para geometria circular. A WRING-250 do catálogo foi desenvolvida para bobinas, pneus, rolos de cabo, papel e tecido em rolo, envolvidos na horizontal, e opera com anel a 25 RPM em velocidade variável.

O anel rotativo é o único formato que envolve a carga na horizontal, e é por isso que ele resolve o que mesa giratória e braço rotativo não resolvem: geometria circular e carga que precisa de filme na face de cima. No anel, a carga fica parada e um quadro em forma de anel circunda ela subindo e descendo, com o rolo de filme montado no próprio anel.

Três situações mandam nesse formato:

1. Produto cilíndrico ou em rolo. A WRING-250 foi desenvolvida para bobinas, pneus, rolos de cabo, papel e tecido em rolo, envolvidos na horizontal. Girar esse tipo de carga em mesa giratória é o que faz a bobina desalinhar.
2. Linha contínua de alta cadência. O anel não espera a carga girar nem o braço completar a volta em torno dela, então entrega ciclo mais curto. A WRING-250 opera com anel a 25 RPM em velocidade variável e faz 75 cargas por hora.
3. Carga leve ou instável que não aceita o impulso do giro. Como nada se move além do anel, a carga não sofre aceleração lateral nenhuma.

O que o anel cobra em troca é pé-direito e espaço de instalação, porque o quadro precisa de curso livre acima da carga. É a decisão que mais depende do galpão e menos do produto, e por isso é a única das três famílias que costuma exigir visita antes do orçamento.

A diferença entre semiautomática e automática não está na qualidade do envolvimento, está em quanto tempo de operador cada palete consome. Na semiautomática o operador posiciona a carga, prende a ponta do filme na base, aciona o ciclo e corta o filme no fim. Na automática a máquina prende, corta e solda sozinha, e o operador não toca no palete.

A conta que decide é esta, e ela usa dados que a operação já tem:

1. Conte quantos paletes por dia a expedição fecha hoje, no pico e na média. O pico é o que dimensiona a máquina.
2. Cronometre quanto tempo o operador gasta por palete no método atual, incluindo prender e cortar o filme.
3. Multiplique pelo custo hora do operador e compare com a cadência publicada do equipamento, que nas envolvedoras da Serralgodão vai de 30 a 100 cargas por hora conforme o modelo.
4. Verifique se o pico cabe na cadência do modelo semiautomático. Se o pico exige mais que a máquina entrega, a decisão já está tomada e não é econômica, é de capacidade.
5. Só então compare o investimento das duas versões.

Uma referência de cadência para calibrar a conta: a linha semiautomática com mesa giratória do catálogo entrega 30 a 55 cargas por hora, e as automáticas de mesa giratória e braço rotativo chegam a 100 cargas por hora. Quando o volume diário divide por menos horas do que a expedição tem disponível, a semiautomática resolve; quando não divide, a discussão de payback já perdeu o sentido.

Em uma venda técnica, não existe preço de envolvedora de paletes sem a carga definida, e quem responde um valor antes de saber o peso, a altura e o volume diário está chutando.

Quatro variáveis formam o preço, e as quatro são decididas antes do orçamento:

1. 1. Grau de automação. É o que diferencia o custo entre um modelo e outro, e quem decide é o volume diário, conforme o bloco anterior.
   2. Tipo de envolvimento. Braço rotativo e anel rotativo exigem estrutura e engenharia que a mesa giratória não exige, e a carga é quem escolhe.
   3. Sistema de pré-estiramento. Separa uma máquina com ajuste de tensão de uma com pré-estiramento motorizado.
   4. O que já existe instalado. Operação que precisa apenas adequar máquina existente à NR-12 não está comparando o mesmo escopo de quem vai substituir o equipamento.

• Reforma de envolvedora de paletes. Nem sempre a operação necessita de um equipamento novo, dispomos de equipe técnica para avaliar o seu equipamento atual.

O retorno não sai do preço da máquina, sai de dois números que a operação já tem: filme economizado por palete e tempo de operador liberado por palete. Nenhum dos dois costuma estar na proposta.

A economia de filme não vem da máquina, vem do pré-estiramento, e é por isso que duas envolvedoras do mesmo preço podem ter custo de operação diferente. Pré-estiramento é o alongamento que o equipamento impõe ao filme entre dois rolos antes de aplicá-lo na carga: um metro de filme vira vários metros de filme útil, com a mesma força de contenção.

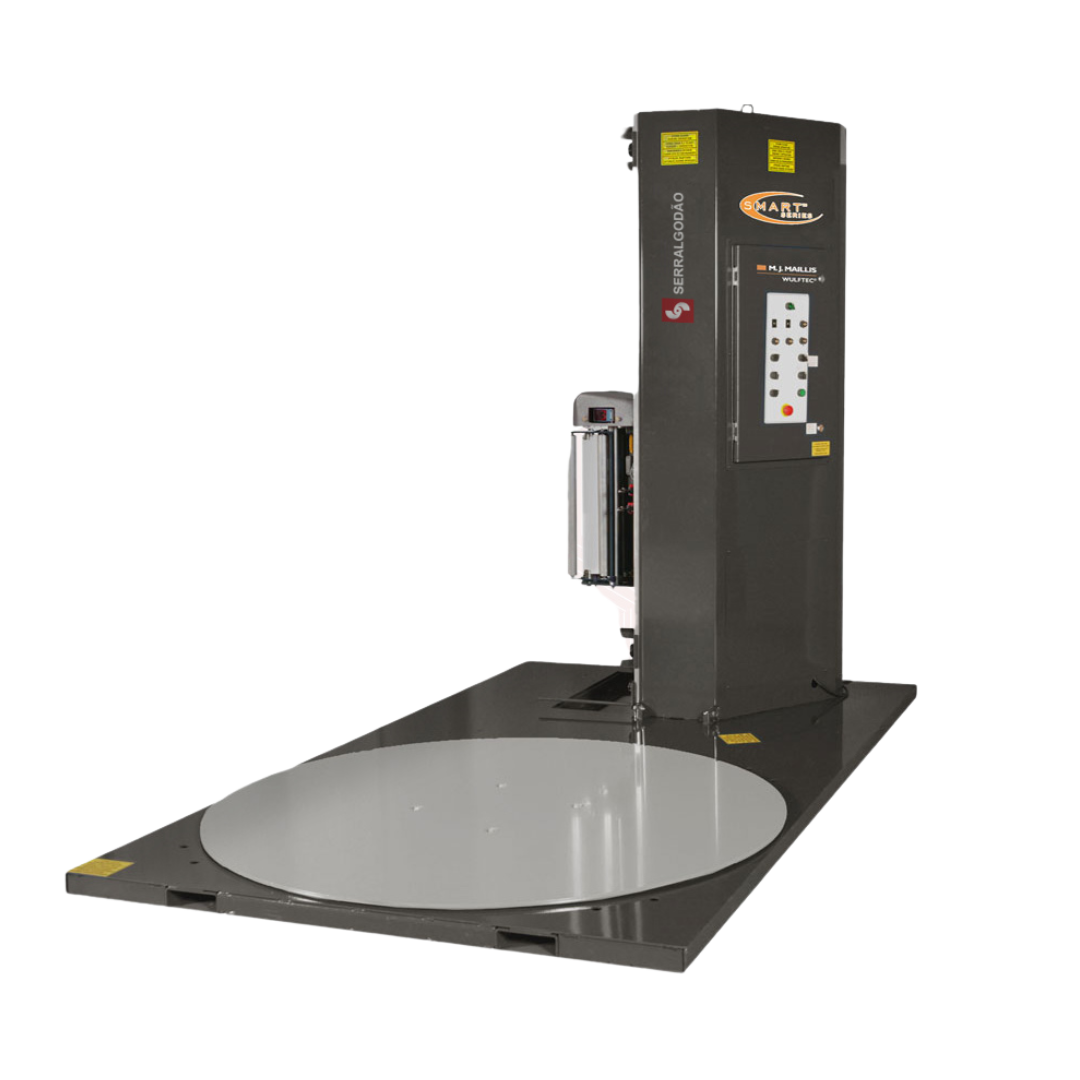

Como exemplo, a WCA-SMART trabalha com pré-estiramento motorizado com rendimento de até 300%, além de corte e fixação automática do filme no fim do ciclo. Já a linha semiautomática, como a SMLP-200, trabalha com ajuste de tensão do filme, que é outro mecanismo e entrega outro rendimento.

O filme também precisa ser compatível com o equipamento. O Filme Stretch automático de 500 mm em 25 a 30 micras é formulado para aplicação em máquina, enquanto o filme manual de 500 mm x 25 micras e o de 100 mm com cabo aplicador são para aplicação a mão, disponível em Acessórios para Arqueação e Paletização. Colocar filme manual numa envolvedora com pré-estiramento motorizado é a causa mais comum de ruptura de filme em ciclo.

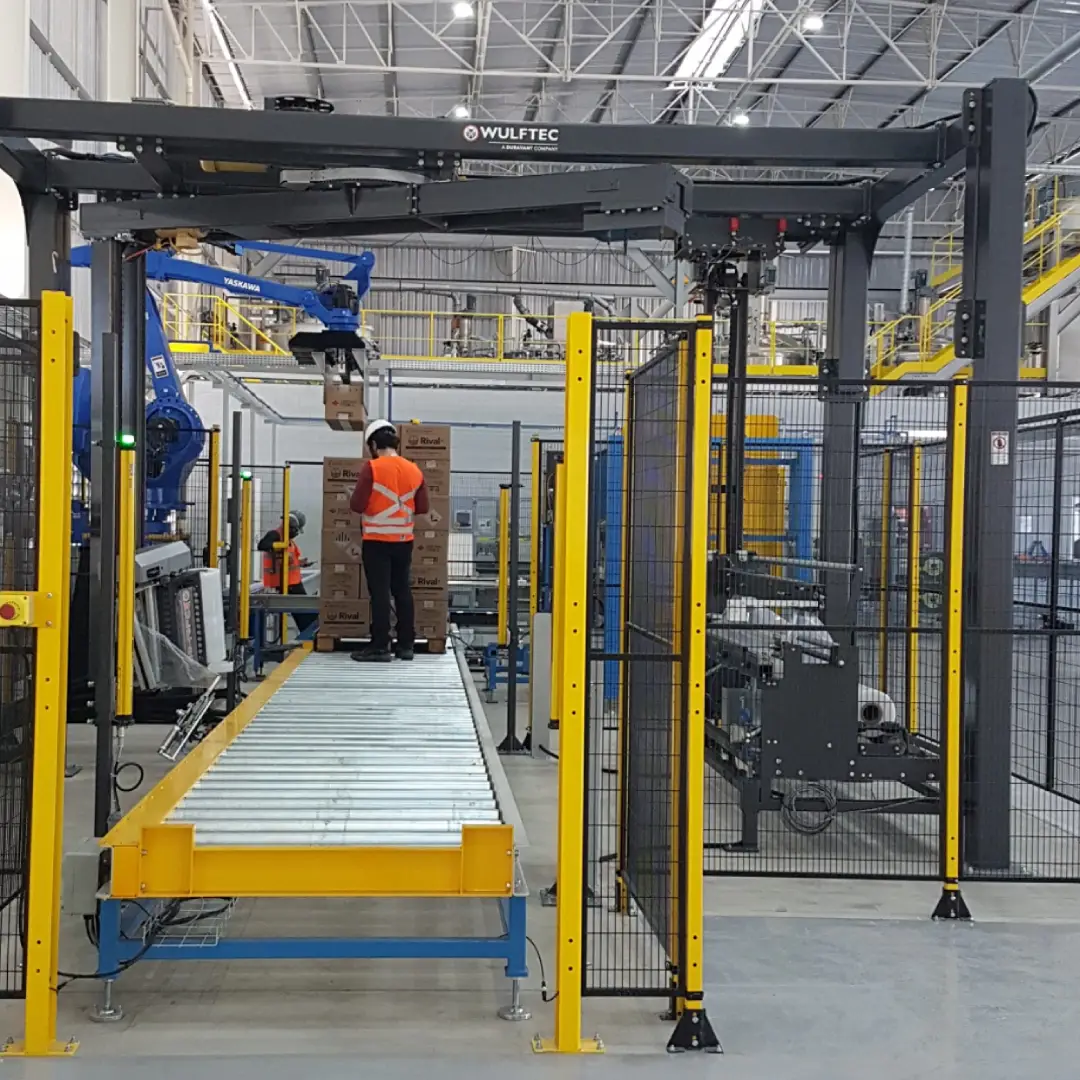

A Norma Regulamentadora 12 (NR-12), do Ministério do Trabalho, fixa os requisitos mínimos de segurança para o trabalho com máquinas e equipamentos e alcança desde o projeto e a fabricação até o uso e a manutenção. Ela não é opcional e não depende do porte da empresa: aplica-se a todas as atividades econômicas.

Para uma envolvedora de paletes isso aparece em itens concretos de equipamento, e os modelos do catálogo trazem esses itens de fábrica: botão de emergência tipo cogumelo no console do operador, proteção contra sobrecarga de corrente, sistema de comando em 24 V, chave liga e desliga com trava e luz indicadora, e fotocélula com detecção automática de altura da carga.

Quem opera máquina antiga ou importada sem adequação tem um caminho intermediário. A Serralgodão oferece a Adequação à Norma NR-12 dentro desta categoria, que é o serviço de colocar equipamento já instalado em conformidade sem trocar a máquina. Vale checar isso antes de orçar uma envolvedora nova, porque em parte dos casos o que falta não é máquina, é proteção.

Não é escolha, é combinação, e cada uma resolve um problema diferente do mesmo palete. A envolvedora aplica filme e impede que os volumes se separem lateralmente e que entre poeira e umidade. A Fita de Arquear aplica tensão em linha e impede que a carga se abra sob esforço concentrado.

Quem busca sistema de envolvimento de paletes normalmente está nesse ponto: não quer uma máquina isolada, quer o fim de linha inteiro resolvido, com a envolvedora conversando com transportador, arqueação e troca de palete. É uma decisão de layout antes de ser uma decisão de equipamento, e muda o que precisa ser orçado.

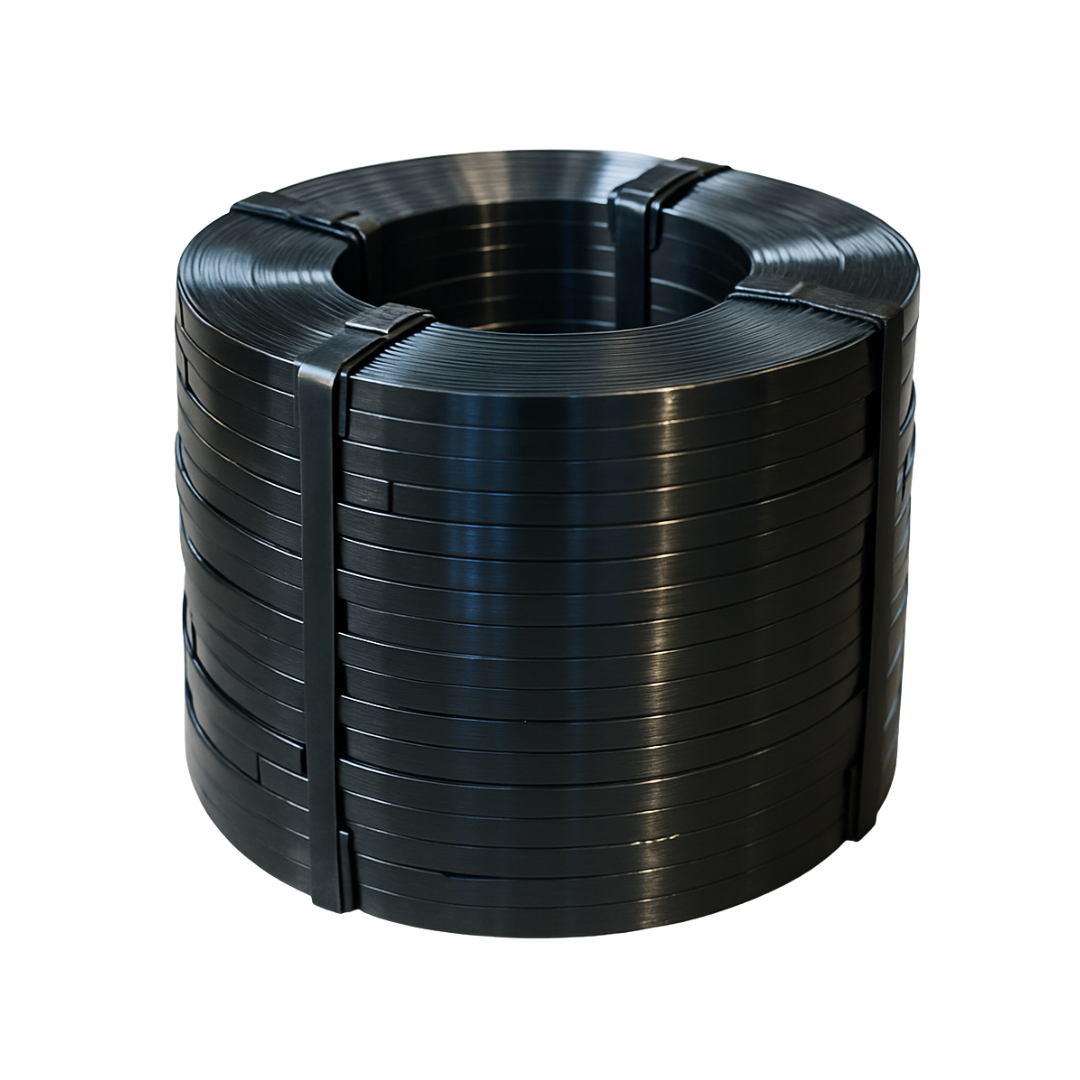

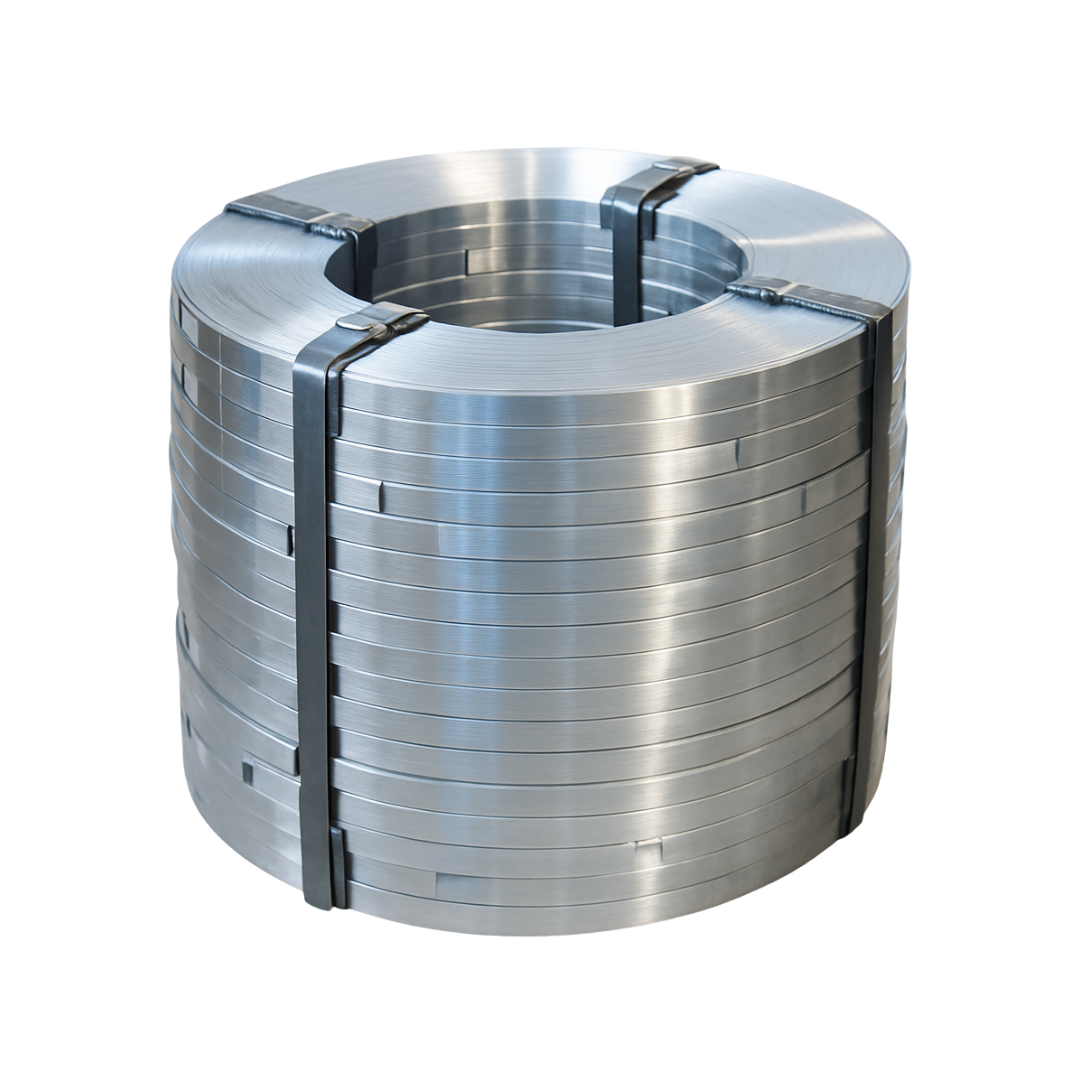

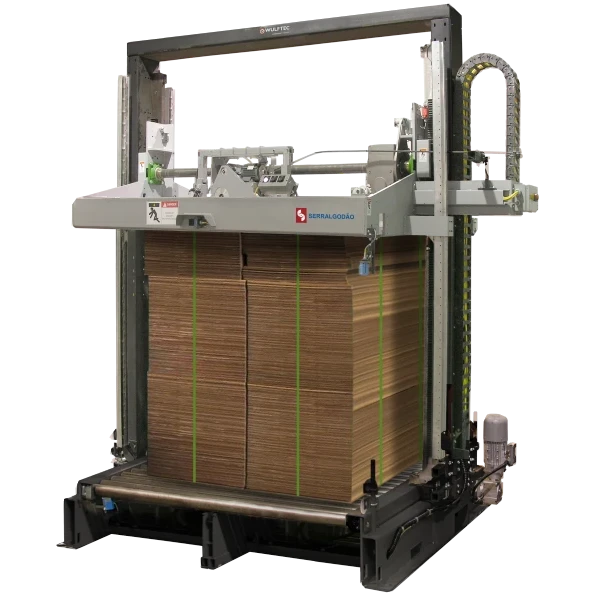

Palete de sacaria costuma levar os dois: filme para conter a coluna e fita PET para travar o assentamento. Carga de caixas leves e alto giro costuma levar só filme. Bobina de aço leva só fita de aço, porque filme não segura peso concentrado. Quando a linha fecha muitos volumes iguais por hora, a Cintadeira Automática e a Máquina de Arquear para Fita Plástica trabalham no mesmo fim de linha da envolvedora.

Existe ainda um equipamento que resolve outro problema da mesma expedição: o Trocador de Paletes, que substitui o palete sem desmontar a carga, no padrão 40×48 polegadas e até 1.815 kg. É a resposta para quem não pode entregar o próprio palete ao cliente, ou precisa trocar palete de madeira por plástico antes da câmara fria.

1. A envolvedora de paletes, ou strechadeira, aplica filme stretch tensionado em torno da carga paletizada para estabilizá-la no transporte e padronizar o consumo de filme. Ela não é paletizadora, que empilha os volumes sobre o palete, e não tem relação com a máquina de stretch de alongamento muscular.
2. O tipo de envolvimento é decidido pela carga, não pelo orçamento. Mesa giratória para carga que pode girar, braço rotativo para carga instável ou pesada demais para subir em plataforma, anel rotativo para geometria circular como bobina, pneu e rolo de cabo.
3. A diferença entre semiautomática e automática é tempo de operador por palete, não qualidade de envolvimento. As envolvedoras da Serralgodão vão de 30 a 100 cargas por hora conforme o modelo, e o dimensionamento se faz pelo pico da expedição, não pela média.
4. A economia de filme vem do pré-estiramento, não da máquina em si. A WCA-SMART trabalha com pré-estiramento motorizado com rendimento de até 300%, enquanto a linha semiautomática de entrada trabalha com ajuste de tensão, que é outro mecanismo e outro rendimento.
5. A Norma Regulamentadora 12 (NR-12), do Ministério do Trabalho, alcança projeto, fabricação, uso e manutenção de máquinas, e vale para todas as atividades econômicas. Máquina já instalada e fora de conformidade pode ser adequada sem ser substituída.
6. Envolvedora de paletes, strechadeira, embaladora de paletes, envelopadora de pallet e sistema de envolvimento de paletes são nomes do mesmo equipamento. Paletizadora é outra máquina, que empilha os volumes sobre o palete em vez de envolver o palete montado, e quem pede “sistema” normalmente está tratando de linha integrada e não de equipamento avulso.
